Диаграмма Ганта

Диаграмма Ганта — это общий объект встроенного языка. Он является частью механизма экономической и аналитической отчетности.

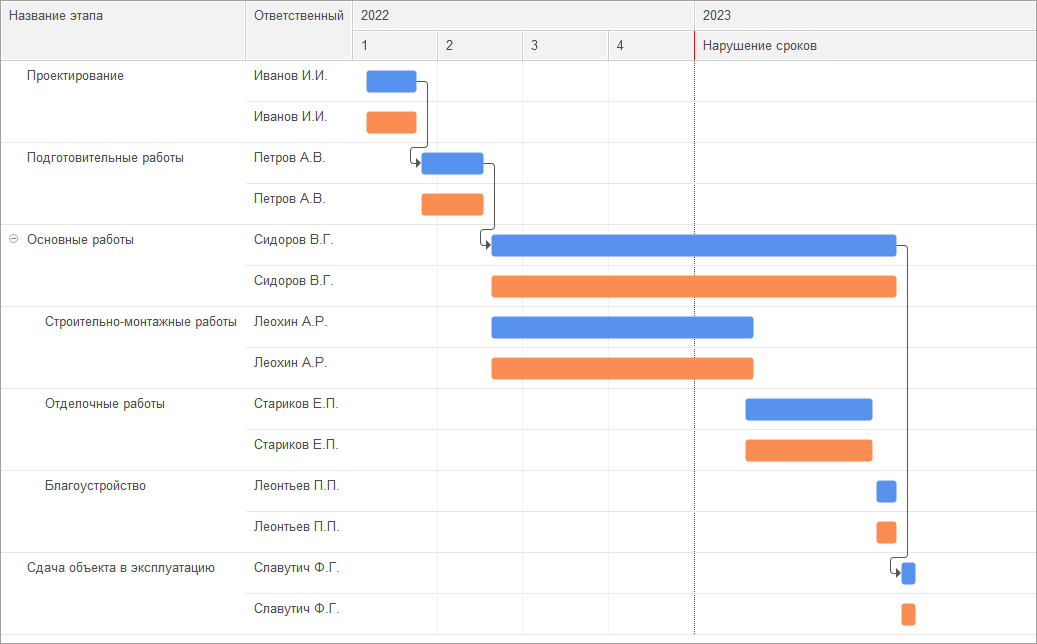

Диаграмма Ганта (также называемая «ленточной»), содержит набор интервалов, расположенных на оси времени и отражает использование объектами (точками) ресурсов (серий). Этот вид диаграммы широко используется для визуализации хода выполнения задач, планирования ресурсов, графика рабочего времени и других данных, которые представляются не конкретными числовыми значениями, а набором временных интервалов:

Диаграмма Ганта

В типичной диаграмме Ганта отдельные задачи и операции проекта перечислены с левой стороны диаграммы, шкала времени отображается сверху, а длительности каждой задачи и операции показаны горизонтальными полосками (лентами) от даты начала до даты завершения.

Гибкое представление данных

Диаграмма Ганта имеет гибкую структуру данных. Как точки, так и серии представляют собой иерархические коллекции, что позволяет, например, представить проект как набор связанных, иерархических задач.

Множество серий позволяет на одной и той же диаграмме отображать различные данные, например отпуска, командировки и отсутствие по болезни.

Поддерживается возможность установки связей между различными интервалами диаграммы, таким образом, окончание одного интервала может быть связано с началом следующего интервала диаграммы.

Визуальные настройки и представление

Диаграмма Ганта имеет широкие возможности настройки внешнего вида. Визуальными средствами можно задавать шрифты, цвета, виды отображения временных интервалов. Для каждого значения, отображаемого на диаграмме, можно задать поясняющую надпись.

Удобство использования

Диаграмма Ганта предоставляет гибкие программные и интерактивные настройки масштаба представления. Существует возможность, независимо от текущих размеров диаграммы, отображать заданный интервал времени (который может автоматически определяться в зависимости от текущих данных), или отображать в видимой области любой указанный интервал.

Поддерживается возможность интерактивного перемещения и растягивания интервалов диаграммы в режиме 1С:Предприятие при помощи мыши:

Диаграмма Ганта

В любой момент времени можно динамически добавлять и удалять уровни шкалы времени и управлять их представлением. Для каждого уровня можно указывать градацию шкалы, формат текстового представления меток и вид линий сетки. На шкале времени можно использовать непериодические метки для обозначения, например, некоторых контрольных точек:

Диаграмма Ганта
