Редактор картинки

Редактор картинок позволяет создавать и изменять как обычные картинки, так и коллекции картинок, которые используются в конфигурации. Коллекция картинок представляет собой специальную картинку, состоящую из картинок-элементов, имеющих одинаковый размер:

Редактор картинки

Коллекция картинок позволяет хранить и редактировать картинки, чье использование однотипно, например, пиктограммы, картинки кнопок, иконки и т.д.

Редактирование картинок

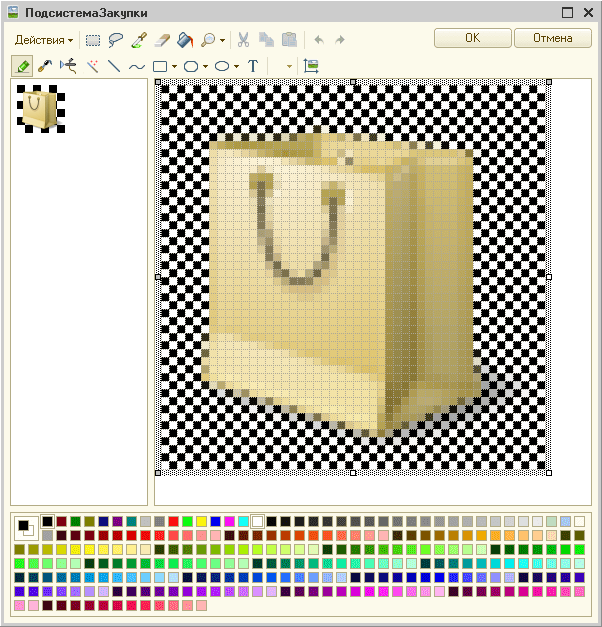

В режиме редактирования картинки окно редактора состоит из панели инструментов, двух полей для редактирования картинки и палитры цветов для выбора цвета:

Редактор картинки

Редактор предоставляет следующие инструменты для изменения картинки:
  • карандаш;
  • кисть;
  • аэрограф;
  • инструмент для замены цветов;
  • ластик.
При помощи этих инструментов можно выполнять следующие действия:
  • рисовать линии, кривые, эллипсы и прямоугольники с острыми или закругленными углами;
  • вводить текст;
  • выделять прямоугольную или произвольную область;
  • выбирать цвет;
  • выполнять заливку.

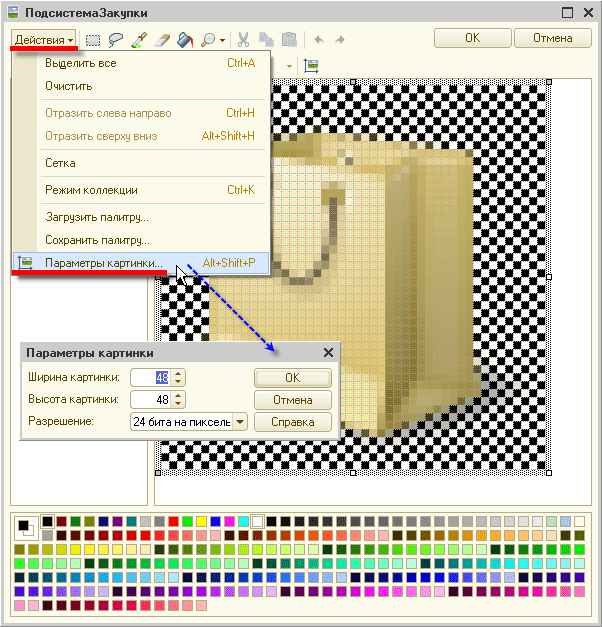

Кроме этого редактор позволяет настраивать параметры картинки - ширину, высоту и разрешение:

Редактор картинки

Редактирование коллекций картинок

В режиме редактирования коллекции картинок в левом поле (поле просмотра) картинка разбивается на ячейки, соответствующие элементам коллекции.

Редактор картинки

Редактор позволяет задавать параметры самой коллекции картинок и размеры отдельных ее элементов:

Редактор картинки

В процессе редактирования коллекции разработчик может добавлять в коллекцию строку или колонку.

Щелчком мыши на элементе коллекции можно выбирать его для редактирования в правом окне (окне редактирования) и работать с элементом коллекции как с обычной картинкой.

Кроме этого, всю коллекцию можно редактировать как одну большую картинку:

Редактор картинки

Поддержка альфа-канала

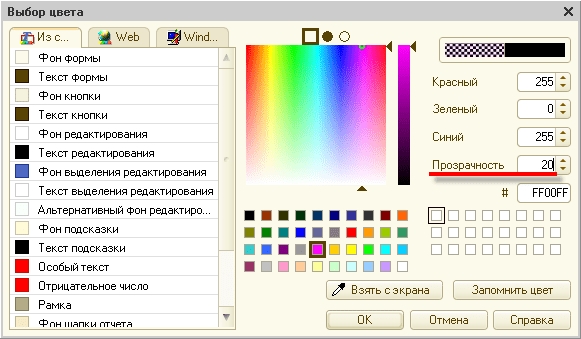

Для картинок в формате .png, имеющих разрешение более 8 бит на пиксель, редактор поддерживает использование альфа-канала.

Для любого цвета может быть задана его прозрачность - от 0 (полностью прозрачный) до 255 (непрозрачный).

Редактор картинки

Частичная прозрачность имеет важное значение при создании маленьких картинок, таких, например, как иконки или значки разделов. Она позволяет добиться качественного и эффектного изображения.
