Диаграмма

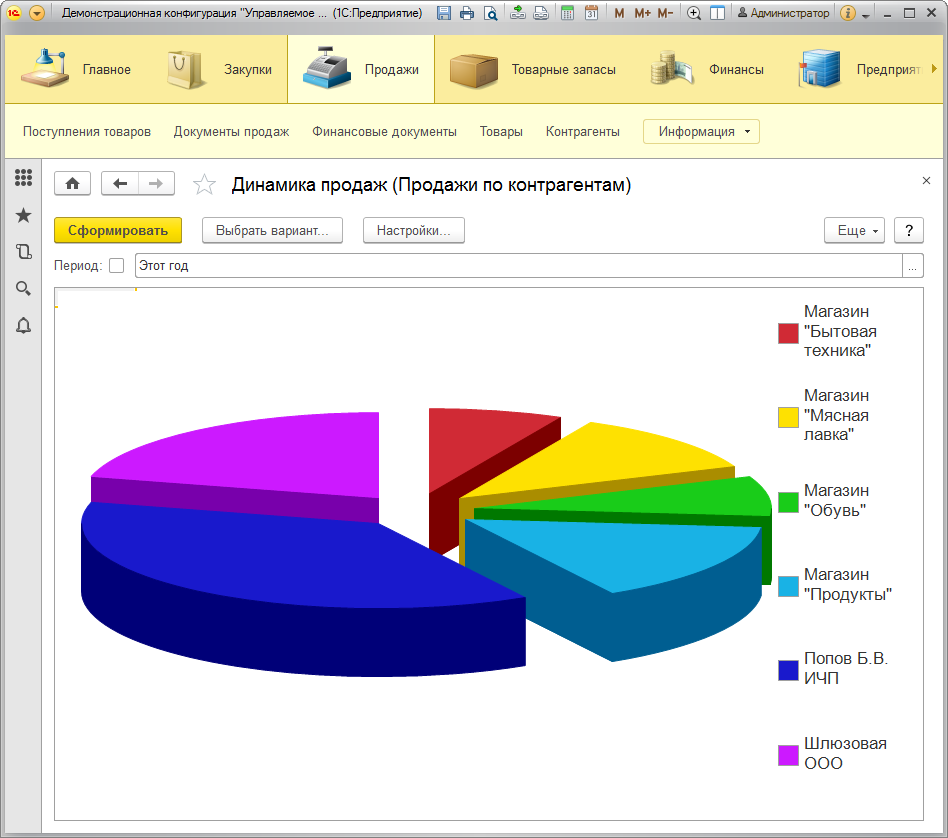

Диаграмма - это объект встроенного языка, позволяющий отображать данные в графическом виде, удобном для анализа.

.png

Платформа позволяет создавать диаграммы разных типов. Каждый из них удобен для представления тех или иных данных:

  • График: обычный, с накоплением, по шагам, с областями, с областями нормированный, с областями и накоплением;
  • Гистограмма вертикальная или горизонтальная: обычная, с накоплением, нормированная, объёмная, с накоплением объёмная, нормированная объёмная;
  • Круговая обычная и объемная;
  • Кольцевая обычная и объемная;
  • Биржевая обычная и "свеча";
  • Изометрическая: обычная, непрерывная, лента, пирамида;
  • Водопад;
  • Поверхность: обычная, каркасная, выпуклая, вогнутая, затенённая;
  • Сотовая;
  • Радарный график: обычный, с областями, с накоплением, с областями и накоплением, с областями нормированный;
  • Измерительная;
  • Воронка: обычная, объёмная, нормированная, нормированная объёмная;
  • Точечная;
  • Пузырьковая.

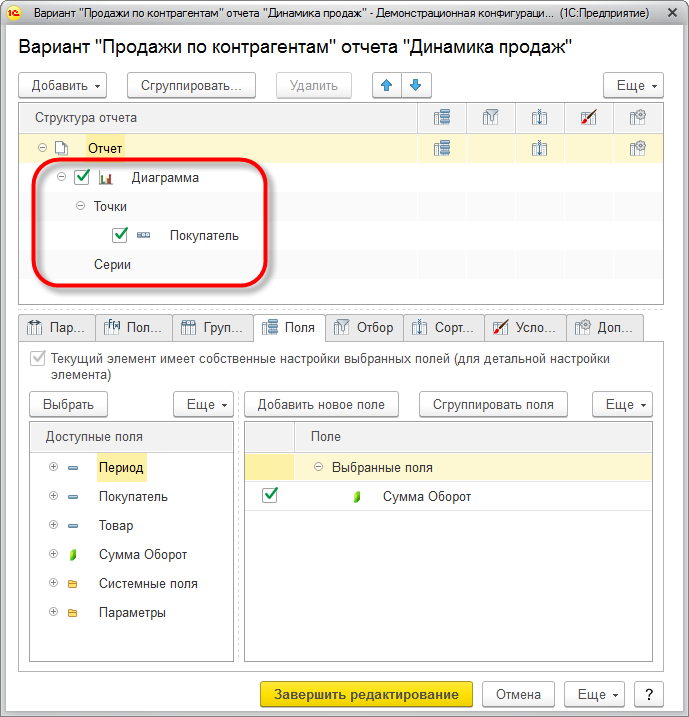

В отчётах, использующих систему компоновки данных, диаграмма описывается визуальными средствами как один из элементов структуры отчёта:

.png

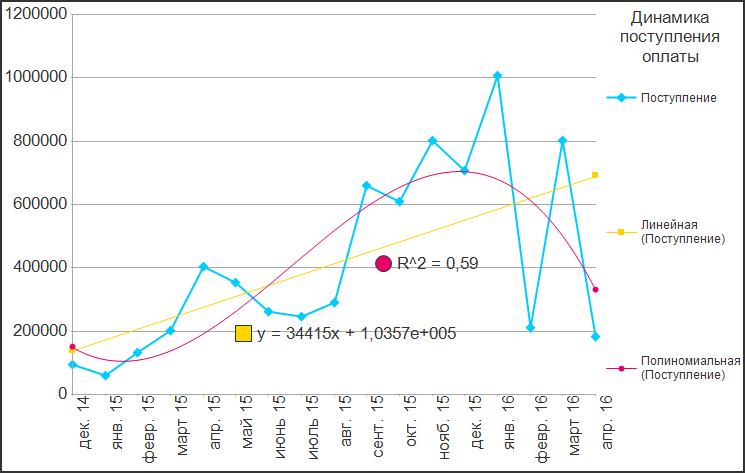

Линии тренда

В диаграммах поддерживаются линии тренда. У одной серии их может быть несколько. Вместе с линией тренда можно отображать её уравнение и коэффициент детерминации.

.png

Анимация

Реализована  автоматическая анимация при выводе диаграмм. При первоначальном отображении для каждого типа диаграммы платформа выбирает случайный вариант анимации из нескольких возможных. При необходимости анимация может быть отключена.

Всплывающие подсказки

Всплывающие подсказки отображаются почти мгновенно, а их внешний вид немного меняется в зависимости от типа диаграммы.

.png   .png   .png

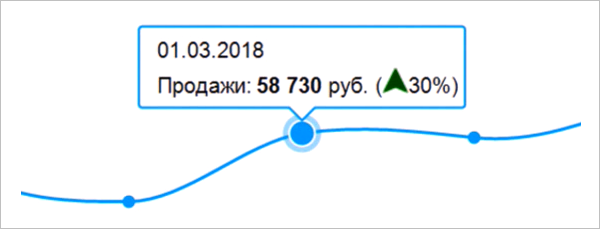

В подсказку можно установить форматированную строку и с её помощью вывести текст и добавить картинки.

.png

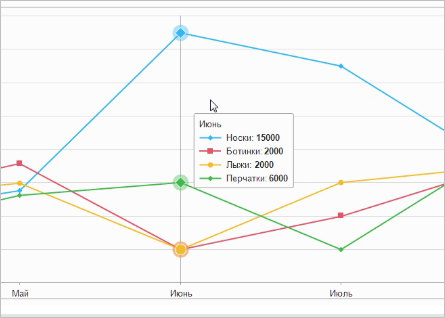

Подсказка может отображать одно значение точки или все значения точки во всех сериях.

.png

Существуют два режима отображения подсказок:

  • Чувствительный, когда подсказка отображается постоянно и для того значения, которое находится ближе всего к указателю.
  • При наведении, когда подсказка появляется только тогда, когда указатель мыши устанавливается над каким-нибудь значением.

Палитры цветов

Поддерживается использование большого количества предопределенных палитр для оформления диаграмм: Яркая, Мягкая, Пастельная, Теплая и Холодная и другие. Также поддерживается набор градиентных палитр и существует возможность автоматического создания собственной градиентной палитры на основе начального и конечного цветов.

.png

Информационные интервалы и информационные линии

Поддерживаются информационные интервалы и информационные линии. Например, с помощью информационных интервалов, выводимых по значениям, можно выделить в диаграмме область с низкими продажами, область со средними продажами и область с высокими продажами. А с помощью информационной линии, выводимой по точкам, можно обозначить дату начала рекламной компании. Можно задавать подписи информационных линий и информационных интервалов, настраивать их цвет, цвет фона, шрифт и так далее. Информационные интервалы можно выводить не на всю область построения диаграммы, а только на её часть. Это позволяет создавать «вложенные» интервалы, уточняющие более крупные.

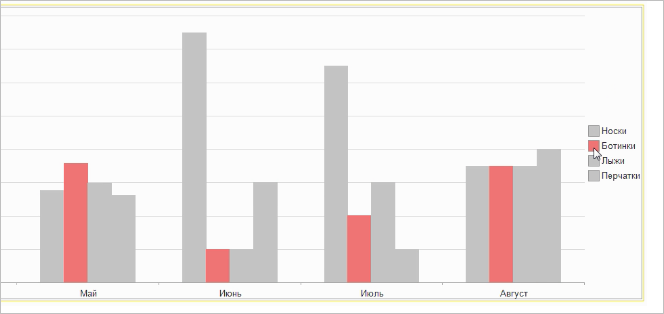

Подсветка серий

Серии подсвечиваются, когда курсор мыши проходит над ними в легенде. Эта возможность упрощает анализ больших диаграмм.

.png
